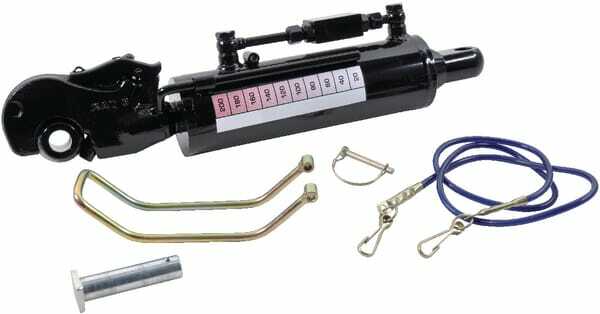

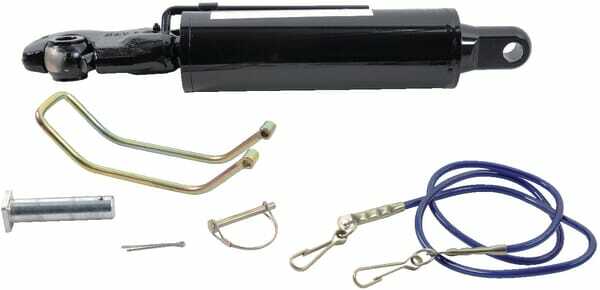

Barre de poussée hydraulique

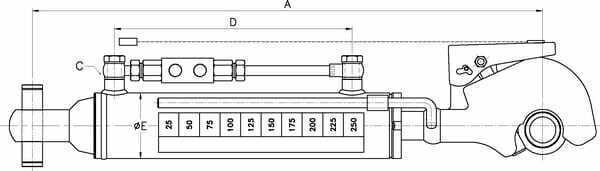

Type de montage - raccordement de tige : Crochet Type de montage - raccord du vérin : Fusée Barre de poussée - tige de connexion : 3 Barre de poussée - cylindre : 3 Se compose de : - Bille - Câble de commande - Étrier - Boulon à fourche Longueur min. : 565 mm Longueur max. : 750 mm Course : 185 mm Diamètre de la tige : 40 mm Diamètre d’alésage du cylindre : 90 mm Diamètre extérieur : 102 mm Diamètre de trou de montage - jonction des barres : 25 mm Diamètre du trou de montage - raccord du vérin : 25 mm Type du filetage de montage - raccord du vérin : BSP Diamètre du filetage de montage - raccord du vérin : 3/8 Inch Type du filetage de montage - raccordement de tige : BSP Diamètre du filetage de montage - raccordement de tige : 3/8 Inch Matériau de la tige : Acier 20MnV6 Traitement de surface de la tige : Chromaté Matériau du vérin : Acier ST52 Température de service min. : -25 °C Température de service maximale : 85 °C Pression nominale : 200 bar Pression de service max. : 250 bar Capacité de poussée maximale à 200 bars : 12,7 t Capacité de traction maximale à 200 bars : 3,1 t Vitesse max. du piston : 0,1 m/s Couleur : Noir Code couleur RAL : 9005 Application : - Attelage 3 points, point d'attelage supérieur Montage (côté tige) : cat. 3 Particularités : - Indication de longueur - Tête de guidage et piston monopièce. - Tous les modèles sont pourvus d'un clapet anti-retour double piloté. - Livrés dans un emballage solide. - Le kit de tuyaux universel TOP9H0900 est à commander séparément. Domaine d'application : - L'alésage 63 convient à des tracteurs jusqu'à 74 kW - L'alésage 70 convient à des tracteurs jusqu'à 135 kW - L'alésage 90 convient à des tracteurs jusqu'à 206 kW Caractéristiques : - Charge radiale maximum : 10 % de la force axiale - Matière : - Tube: St52, H10- Tige: 20MnV6, chromée dur Ra 0,20- Tête de guidage: acier ou fonte - Les vérins sont revêtus de peinture noire appliquée au pistolet. Informations techniques : - Fluide : huile minérale, HLP ISO VG de 32 à 46 - Pureté de l'huile : ISO 4406 22/20/17 ou NAS 9 Avantages : - Prêt à l'emploi - Réglage très facile à lire - Maintien de la position
