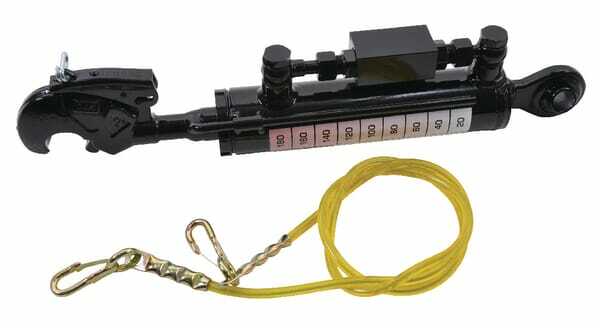

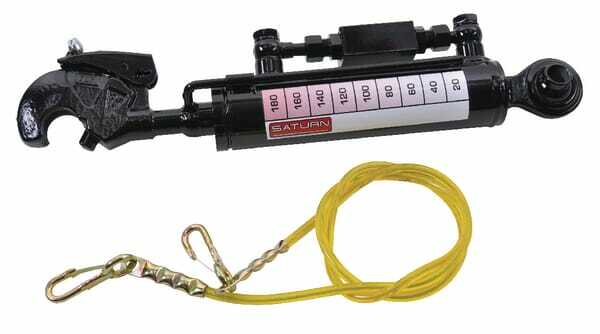

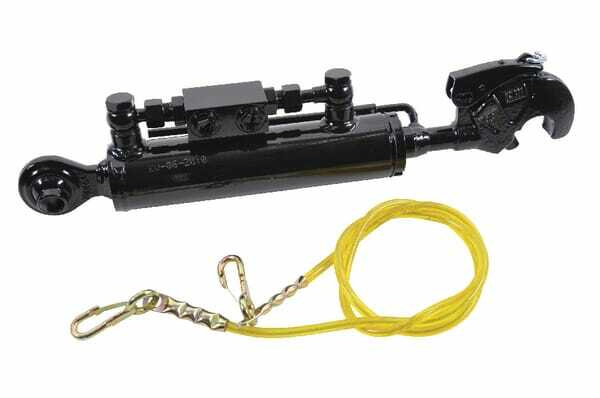

Barre de poussée hydraulique cat 1/1

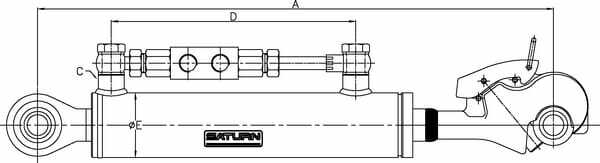

Bras supérieur hydraulique type TCVNN Type de montage - raccordement de tige : Crochet Type de montage - raccord du vérin : Roulement Barre de poussée - tige de connexion : 1 Barre de poussée - cylindre : 1 Longueur min. : 440 mm Longueur max. : 590 mm Course : 150 mm Diamètre de la tige : 30 mm Diamètre d’alésage du cylindre : 50 mm Diamètre extérieur : 60 mm Diamètre de trou de montage - jonction des barres : 19,4 mm Diamètre du trou de montage - raccord du vérin : 19,4 mm Type du filetage de montage - raccord du vérin : BSP Diamètre du filetage de montage - raccord du vérin : 3/8 Inch Type du filetage de montage - raccordement de tige : BSP Diamètre du filetage de montage - raccordement de tige : 3/8 Inch Distance de raccords d’huile : 187,5 mm Matériau de la tige : Acier 20MnV6 Traitement de surface de la tige : Chromaté Matériau du vérin : Acier ST52 Pression nominale : 200 bar Pression de service max. : 250 bar Capacité de poussée maximale à 200 bars : 3,9 t Capacité de traction maximale à 200 bars : 2,5 t Vitesse max. du piston : 0,1 m/s Couleur : Noir Code couleur RAL : 9005 Application : - Vérin de troisième point Catégorie : 1 Montage (côté tige) : Crochet cat. 1 Remarque : Ces vérins sont revêtus de peinture noire appliquée au pistolet et sont pourvus d'un indicateur de longueur et d'une chaîne de commande. Ils sont livrés dans un emballage solide. kW Points forts : - Lecture aisée du cadre - Le cylindre de liaison supérieur maintient sa position Détails du produit : - Avec indicateur de longueur - Avec clapet anti-retour actionné - Charge radiale maximale : 10% de la charge axiale - Médium : huile minérale, HLP ISO VG 32 à ISO VG 46 - Propreté du milieu : ISO 4406 22/20/17 ou NAS 9 - Catégorie Liaison à trois points 1, 2 et 3 Comprend : - Cylindre - Clapet anti-retour actionné - Boule - Câble d'actionnement
