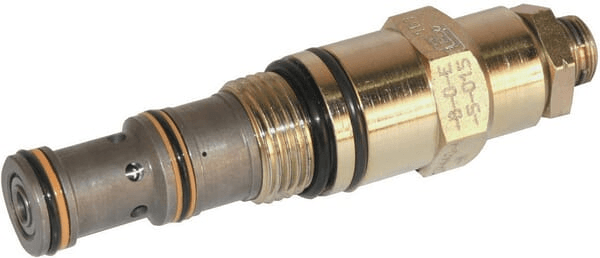

Clapet CB10AV2B1

Les vannes d'égalisation ou les vannes de freinage permettent de contrôler le déplacement, l'arrêt et le maintien des charges. Ils empêchent le décalage des mouvements (charge négative) et protègent l'installation contre les forces extérieures (antichoc). Les vannes à décentrement permettent de déclencher et d'arrêter un mouvement de manière contrôlée, tout en maintenant la charge au repos. Lorsqu'ils sont montés directement sur le vérin ou le moteur, ils servent également de protection contre la rupture des tuyaux. Adaptable sur : À utiliser comme composant de sécurité et pour bloquer des cylindres ou des moteurs dans chaque position souhaitée dans des systèmes à simple ou à double effet. Les forces extérieures ne peuvent pas influencer ces positions. Une valve d'équilibrage contrôle la vitesse de descente (cylindre) ou le régime (moteur). Toujours en combinaison avec un distributeur avec orifices A et B ouverts. Débit : 60 l/min Pression max. : 350 bar Ressort de pression d'ouverture (bar) : 1 Remarque : Fonctionnement fiable, silencieux et précis. La valeur préréglée doit toujours excéder de 30 % la pression de charge maximale. Rapport pression de pilotage : 1:4,5 Plage de pression : 75 - 240 bar Joint : N° de commande CP 9-4.10.007 Grandeur : SDC 10-3S Inch Points forts : - Permet des mouvements doux et contrôlés - Soupape de maintien de la charge - Protection contre la rupture du tuyau - Protège contre les pics de pression causés par des forces extérieures - Empêche le décalage causé par les charges négatives - Protège le consommateur contre la cavitation Détails du produit : - AV : les chambres à ressort ventilées A et B peuvent être verrouillées en position neutre - Le réglage de la pression doit être supérieur d'environ 30% à la pression de charge maximale. - Une pression de retour élevée peut nuire au fonctionnement de la vanne - Installation de la ligne aussi près que possible du consommateur - Flux libre de 2 à 1 Comprend : - Cartouche - Sans le boîtier
