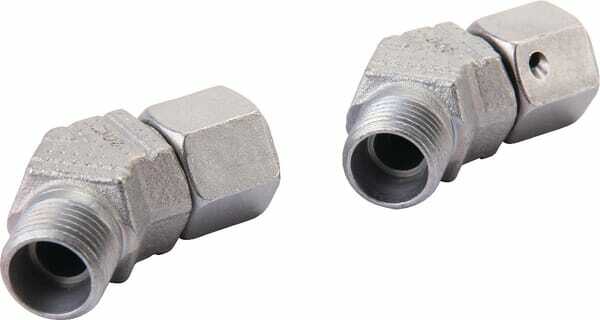

Coude orientable 45° 14S

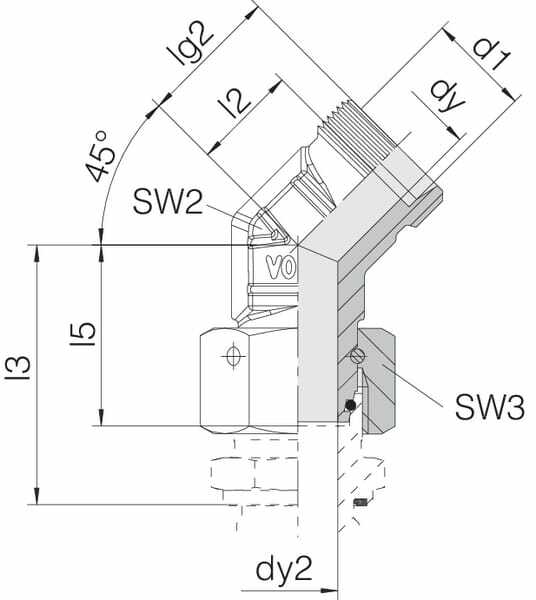

Forme : Coude 45° Type de raccord n°1 : Bague coupante Type de raccord n°1 - mâle/femelle : Mâle Connexion en série 1 : 14S Diamètre raccord n°1 : 14 mm Longueur raccord n°1 : 17 mm Diamètre de filetage du raccord n°1 : M22 Pas de vis raccord n°1 : 1.50 mm Type de filetage du raccord n°1 : Métrique Raccord n°1, taille de clé : 27.0 mm Angle du cône côté 1 : 24 ° Type de raccord n°2 : Écrou tournant Type de raccord n°2 - mâle/femelle : Femelle Diamètre du raccord n°2 : 14 mm Diamètre de filetage raccord n°2 : M22 Pas de vis raccord n°2 : 1.50 mm Type de filetage raccord n°2 : Métrique Taille de clé de raccordement n°2 : 19.0 mm Angle du cône côté 2 : 24 ° Distance du centre à l'extrémité du raccord n°2 : 25 mm Norme DIN : 2353 Pression de service maximale : 630 bar Distance du centre à l'extrémité du raccord : 35 mm Distance du centre de connexion à l'insert : 17 mm Longueur totale : 17 mm Diamètre intérieur côté 1 : 10 mm Diamètre intérieur côté 2 : 9 mm Longueur : 17 mm Joint : - Raccord de câble avec cône 24° - Écrou raccord avec cône 24° et joint torique Points forts : - Réduction du risque de fuites Détails du produit : - Pré-assemblé avec un joint torique - Connexion directe avec un écrou de tuyau métrique ou un raccord pré-monté - Multiple résistance à la corrosion Comprend : - Corps - Écrou de presse-étoupe et bague coupante pré-assemblés - Hors écrou de presse-étoupe séparé et bague coupante
