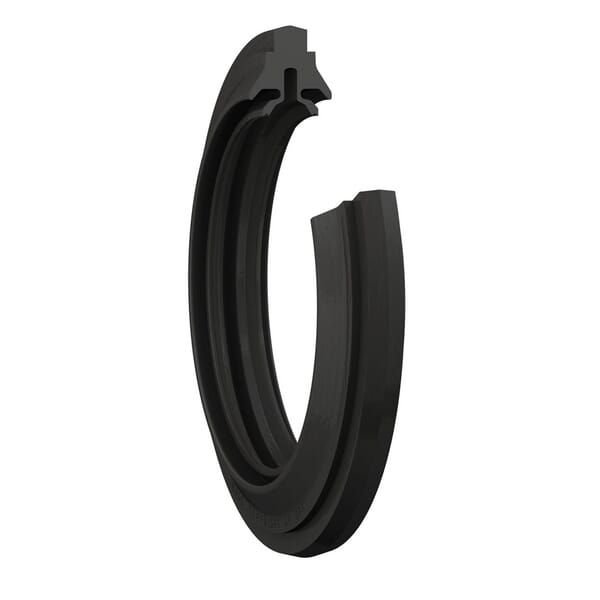

Joint à quatre lèvres

Diamètre intérieur : 61,91 mm Diamètre extérieur : 94,7 mm Se compose de : - 2 joints (4 moitiés) Largeur : 12 mm Matière de la lèvre : Élastomère thermoplastique polyéther-ester (TPE) Température de service min. : -40 °C Température de service max. : 100 °C Référence d'origine : TSN515LA Matériau : Thermoplastic polyether ester elastomer (TPE) Particularités : - Génère moins de frottements et peut fonctionner à des vitesses de rotation de l'arbre élevées comme joints double lèvre - Fabriqué à base d'élastomère polyétherester thermoplastique moulé(TPE) Domaine d'application : - Utilisé pour remplacer des doubles joints dans la gamme de dimensions allant de 507 à 522 - Adapté pour des vitesses périphériques allant jusqu'à 13 m/s Caractéristiques : - Facile à monter - L'écart maximal admissible de l'arbre par rapport au boîtier est d'environ 1° pour un diamètre jusqu'à 100 mm et d'environ 0,5° pour des arbres plus grands - Le déplacement axial admissible de l'arbre par rapport au boîtier n'est pas limité par le joint d'étanchéité Informations techniques : - Les contre-surfaces des joints d'étanchéité pour l'arbre doivent être lissées et la rugosité de surface Ra ne doit pas dépasser 3,2 μm - La tolérance de l'arbre recommandée est de h9 Avantages : - Très efficace - Résistant à l'usure et doté d'excellentes propriétés élastiques
