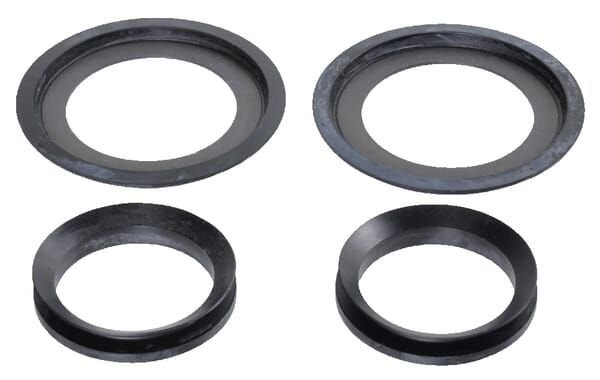

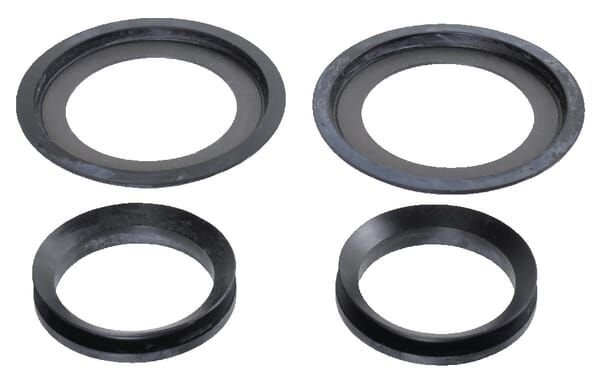

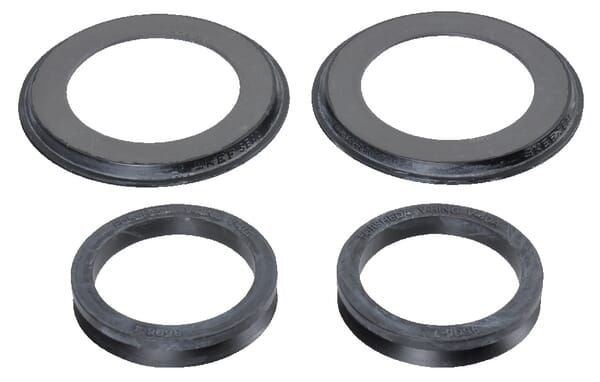

Joint de bague en V

Diamètre intérieur : 135 mm Diamètre extérieur : 170,5 mm Se compose de : - Rondelle en v - Bague d'étanchéité en tôle d'acier avec lèvre en caoutchouc vulcanisé Largeur : 5,8 mm Matière de la lèvre : Caoutchouc nitrile [NBR] Température de service min. : -40 °C Température de service max. : 100 °C Référence d'origine : TSN224A Matériau : Caoutchouc nitrile (NBR) Particularités : - Rondelle à l'abri de toute corrosion Domaine d'application : - Étanchéité efficace également sous des conditions d'utilisation difficiles : vitesse élevée, surface rugueuse, etc. Caractéristiques : - L'écart maximal admissible de l'arbre par rapport au boîtier est d'environ 1,5° pour un diamètre inférieur ou égal à 50 mm et d'environ 1° pour des arbres plus gros avec un diamètre d'environ 150 mm - La rotation axiale autorisée de l'arbre par rapport au boîtier est limitée à ± 1 mm pour un diamètre inférieur ou égal à 65 mm et à environ ± 1,2 mm pour des arbres plus gros - Fabriqué à partir de caoutchouc nitrile (NBR) avec une lèvre d'étanchéité mince dont la direction axiale assure l'étanchéité de la bague Informations techniques : - En cas de vitesse au-delà de 7 m/s, la rondelle en v doit être montée sur l'arbre en translation axiale Avantages : - Grande longévité.
