Kits de serrage

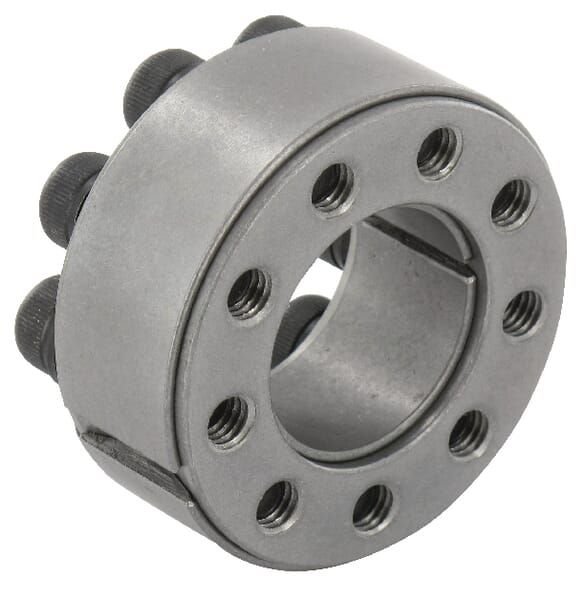

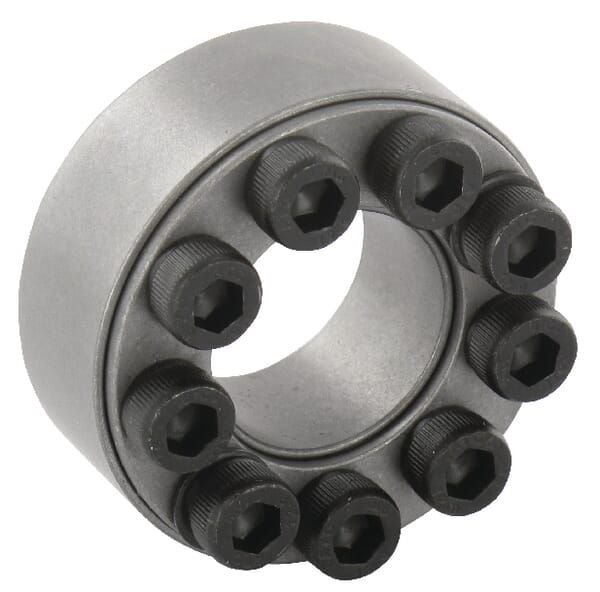

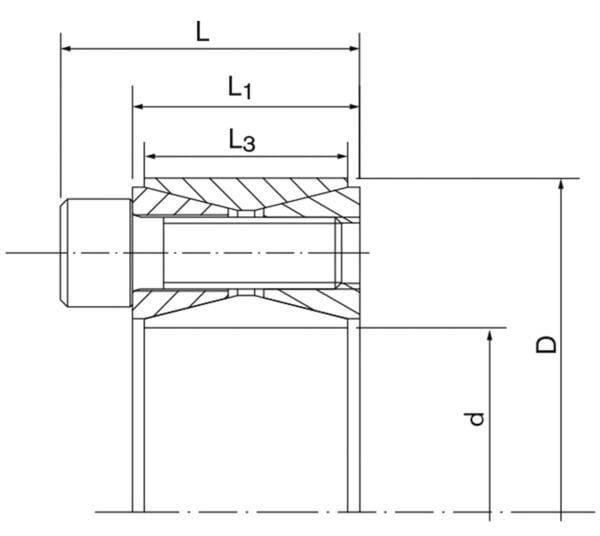

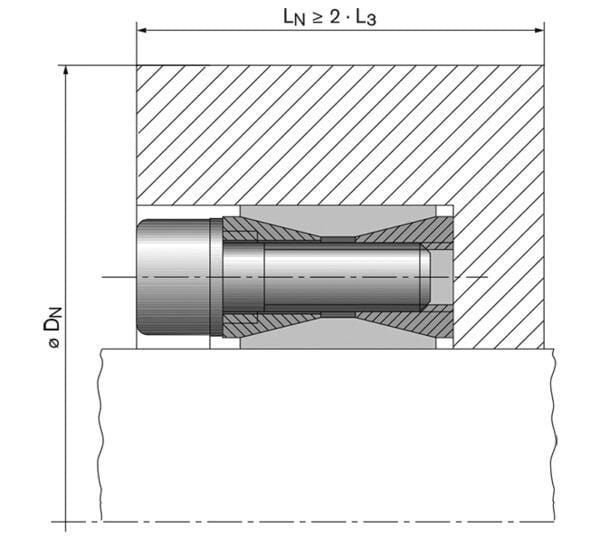

Se compose de : - 2 moitiés de collier coniques - Bague extérieure - Bague intérieure - Boulon. d1 : - mm D1 : - mm d max. : 55 mm L2 : - mm L4 : - mm Longueur L1 : 24 mm Longueur L3 : 20 mm Longueur : 33.5 mm Dg (filetage collier de fixation) : M8 x 22 F ax (Force axiale transmissible) : 97 kN Diamètre extérieur min. de moyeu requis à Rp0,2=200 N/mm² : 140 mm Diamètre extérieur min. de moyeu requis à Rp0,2=400 N/mm² : 108 mm Diamètre extérieur min. de moyeu requis à Rp0,2=300 N/mm² : 117 mm TA (Couple de verrouillage) : 41 N·m T (Couple autorisé au TA donné) : 2656 N·m Tmax (Couple maximal transmissible) : 3300 N·m Diamètre d'arbre plein dw : - mm pN (pression de moyeu au TA donné) : 151 N/mm² pW (pression d'arbre au TA donné) : 233 N/mm² Nombre de boulons : 14 Ø extérieur : 85 mm x : - mm Particularités : - Raccord de moyeu-essieu sans cale - Aucun affaiblissement de l'essieu - Idéal en régime élevé - Montage/démontage simple - Centrage précis Domaine d'application : Assemblage moyeu-essieux - Poulies trapézoïdales - Pignons à chaîne - Pale de ventilateur Informations techniques : - Tolérance d'arbre entre H8 et H9 - Tolérance de moyeu entre H8 et H9 - Rugosité du matériau < 3,2 µm - Matériau : acier C45E Avantages : - Courte durée de montage - Faibles coûts d'exploitation
