Kits de serrage

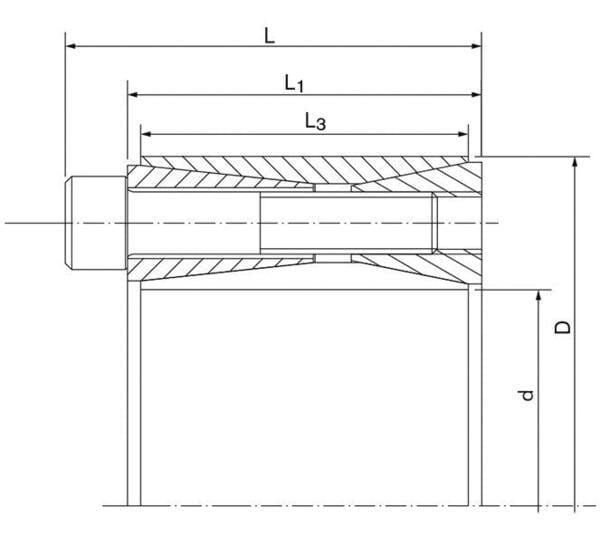

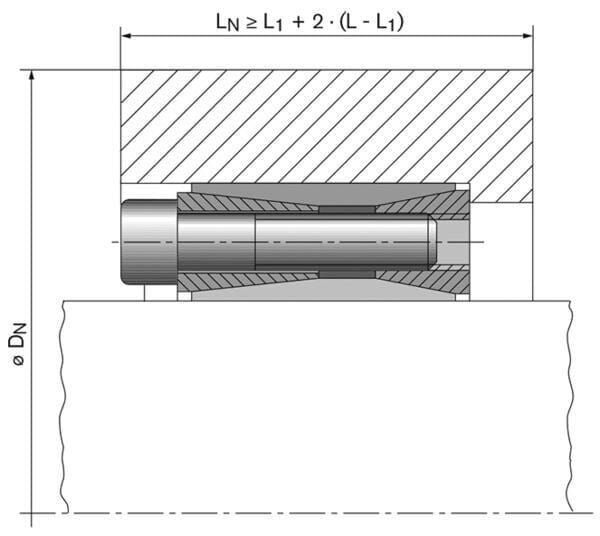

Se compose de : - 2 éléments tendeurs coniques - Bague extérieure - Bague intérieure - Vis d1 : - mm D1 : - mm d max. : 160 mm L2 : - mm L4 : - mm Longueur L1 : 94 mm Longueur L3 : 88 mm Longueur : 110 mm Dg (filetage collier de fixation) : M16 x 80 F ax (Force axiale transmissible) : 800 kN Diamètre extérieur min. de moyeu requis à Rp0,2=200 N/mm² : - mm Diamètre extérieur min. de moyeu requis à Rp0,2=400 N/mm² : 339 mm Diamètre extérieur min. de moyeu requis à Rp0,2=300 N/mm² : 390 mm TA (Couple de verrouillage) : 355 N·m T (Couple autorisé au TA donné) : 64000 N·m Tmax (Couple maximal transmissible) : 78558 N·m Diamètre d'arbre plein dw : - mm pN (pression de moyeu au TA donné) : 158 N/mm² pW (pression d'arbre au TA donné) : 227 N/mm² Nombre de boulons : 17 Ø extérieur : 230 mm x : - mm Particularités : - Raccordement arbres-moyeux sans clavette Domaine d'application : - Poulie à courroie trapézoïdale lourde - Construction mécanique lourde - Accouplements lourds - Rouleaux de câble Caractéristiques : - Aucune altération de l'arbre - Couple très élevé - Montage et démontage simples - Centrage précis Informations techniques : - Tolérance d'arbre entre K9 et H9 - Tolérance de moyeu entre N9 et H9 - Rugosité du matériau inférieure à 3,2 µm - Matériau : acier C45E Avantages : - Faibles coûts d'exploitation
