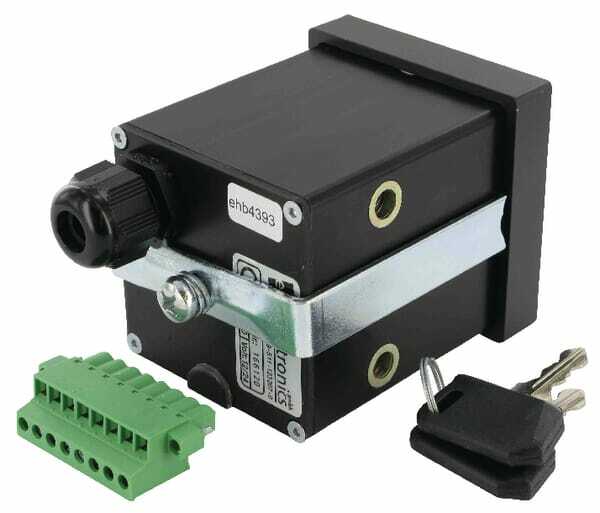

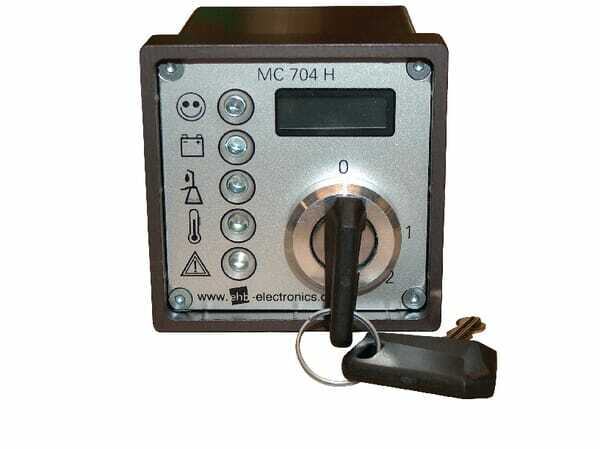

Moteur de sécurité MB704-H

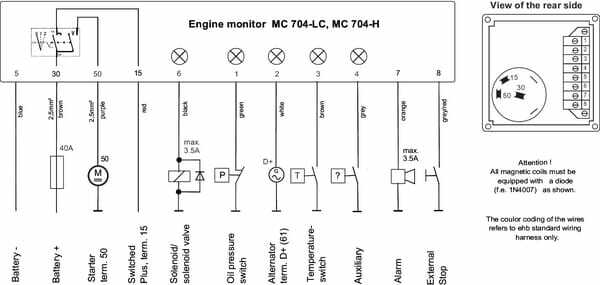

Dimensions L x l x h : 72/72/110 mm Taille de l'installation : 66 mm Consommation de courant : 30 mA Classe de protection : IP54 Classe de protection : IP54 Plage de température : -40C<+80C °C Plage de tension : 8-32 V Particularités : - Câblage simple et dimensions compactes (66 x 66 mm) - Avec temporisation du démarrage - Toutes les entrées sont mises à la masse Domaine d'application : - Pour une utilisation industrielle sur les machines mobiles et stationnaires - Pour la surveillance de la pression d'huile, de la température, du chargement par chargeur Dynamo, etc. - Pour pompes à eau, groupes électrogènes, compresseurs, coupe-joints, piqueurs et ensileuses - Groupes de réfrigération, de chauffage et hydrauliques - Pour tracteurs, camions, engins de construction et machines agricoles Caractéristiques : - Entrées pour interrupteur de pression d'huile, interrupteur de température, Dynamo D+, Dynamo W, Stop-in et raccord auxiliaire, par ex. pour bouton-poussoir de la pompe à eau - Sorties pour interrupteur magnétique, enroulement d'attraction 40 A et enroulement de maintien 3,5 A, alarme, tension de commutation (15) et de démarrage (50) - Les erreurs sont enregistrées et affichées grâce à la DEL rouge - En cas d'apparition d'une erreur, le moteur s'arrête après 3 secondes et la sortie externe est activée - Si la même erreur apparaît plusieurs fois et reste active après plus de 3 secondes, le moteur s'arrête ultérieurement - Si au bout de 10 secondes aucune erreur active n'apparaît, alors le contenu de la mémoire est supprimé - Les autres entrées sont verrouillées, afin de pouvoir localiser la source de l'erreur - Pendant le fonctionnement normal, le moteur peut à tout moment s'arrêter - Montage avec amortisseur de vibrations ou agrafes en U Informations techniques : - Les capteurs illustrés sur le schéma doivent être utilisés - Attention : la position clé 1 dispose d'une fonction d'essai - Utilisez la position 2 (momentanément) pour activer la protection du moteur - Si la position 2 n'est pas utilisée, le moteur s'arrête après 6 secondes Avantages : - Facile à installer - Interrupteur de pontage non nécessaire - Facilité d'emploi.
