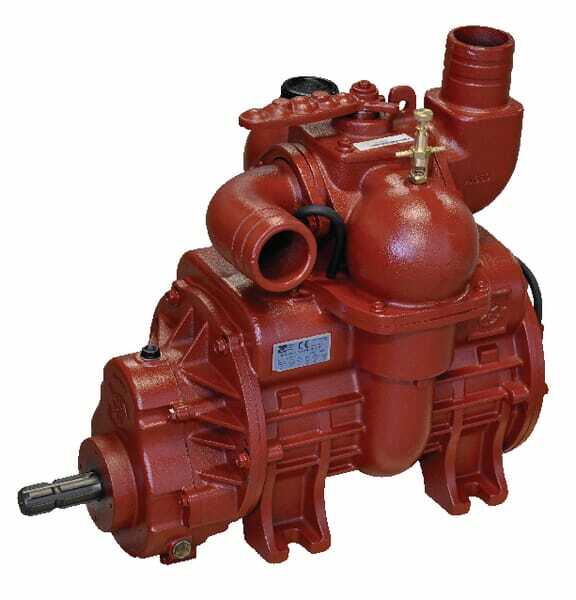

Pompe à vide entraînement direct anti horaire B.P.

Débit volumique nominal : 11137 l/min Type d’entraînement : Prise de force 1000 tr/min avec boîte de vitesse Sens de rotation : Sens antihoraire (CCW) Système d'injection d'air de ballast : Non Se compose de : - Protection de l'arbre de transmission comprise - Sans soupape de surpression (article 0200013) et soupape de dépression (article 0155513) - Les pompes sont livrées sans huile lubrifiante (article BP5070) Type de système de lubrification : Forcé Type de vanne : Longue durée de vie Système de protection anticollision : Oui Dépression maximale : 0,95 bar Pression relative max. : 1,5 bar Puissance nécessaire pour pression max. : 40 kW Puissance nécessaire pour aspiration max. : 21 kW Diamètre du raccord du tuyau : 80 mm Diamètre du raccord de la soupape de sûreté : 2 Inch Diamètre du raccord de la soupape de dépression : 1-1/2 Inch Longueur totale : 740 mm Largeur totale : 390 mm Hauteur : 605 mm Diamètre des trous de montage : 22 mm Entraxe des trous de montage : 246 mm Entraxe des trous de montage jusqu’à l’extrémité de l’arbre : 346 mm Distance entre le trou de montage et l’extrémité : 147 mm Distance entre le centre de l'arbre et l'extrémité du côté gauche : 195 mm Distance entre le centre de l'arbre et l'extrémité du côté droit : 195 mm Distance entre le centre de l'arbre et le fond : 69 mm Diamètre de l'arbre : 1-3/8 Inch Rotation maximale de l'arbre : 1000 r/min Contenance du réservoir : 3 l Poids : 160 kg Particularités : - Les pompes de la série MEC II disposent d'un système de protection automatique. Ainsi, en cas de rupture de palette par exemple, le rotor et son logement peuvent être protégés car le rotor (bride de montage incluse) est repoussé vers le bas - La livraison standard des pompes de la série MEC II comprend des palettes longue durée (résistantes à la chaleur) - Les pompes de la série MEC II disposent d'un affichage de la température qui permet de lire la température pendant l'utilisation - Une trappe de service permet de connaître l'état d'usure des palettes pour savoir quand elles doivent être remplacées - Chaque pompe est soumise à un contrôle final en usine permettant de tester notamment la dépression, la compression et la lubrification - Un rapport de test correspondant au numéro de série est établi pour chaque pompe Domaine d'application : - Ces pompes à vide à palettes sont principalement utilisées dans le domaine agricole pour vider et remplir les réservoirs à lisier Caractéristiques : - Ces pompes sont capables de produire à la fois une surpression et une dépression Informations techniques : - Composition des références : MEC = série, 9000 = type, MAV = entraînement direct 1 000 tr/m - La pompe est équipée d'une lubrification forcée, assurée par des injecteurs de gouttelettes - Qu'il s'agisse d'une lubrification forcée ou d'une lubrification automatique, cette fonction doit être contrôlée à tout moment pendant le fonctionnement - Les pompes à entraînement indirect (M) doivent fonctionner en tournant à gauche - L'observateur détermine le sens de rotation lorsque l'axe entraîné est dirigé vers sa personne - En cas d'entraînement direct (avec un engin tracteur par exemple), la pompe doit fonctionner en tournant à gauche Avantages : - Frais de réparation minimum grâce au système unique de protection automatique - Comme les pompes de B.P. sont testées, contrôlées et emballées avec le plus grand soin, un démarrage sans problème est absolument garanti
