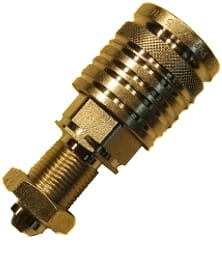

Raccord rapide

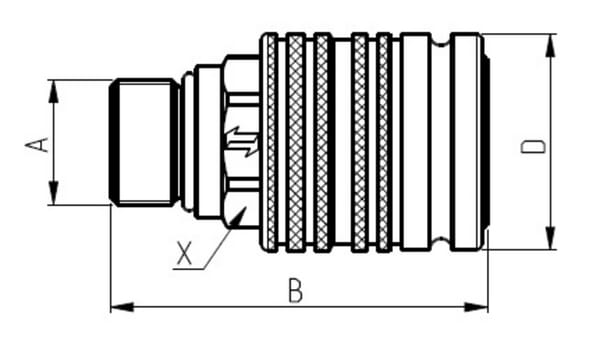

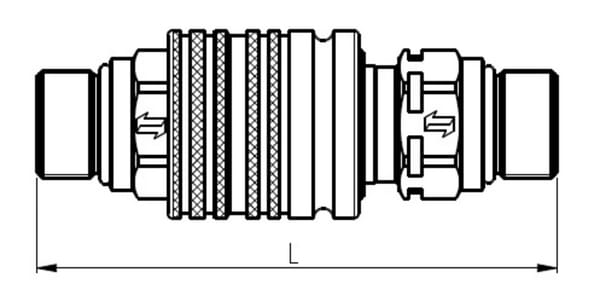

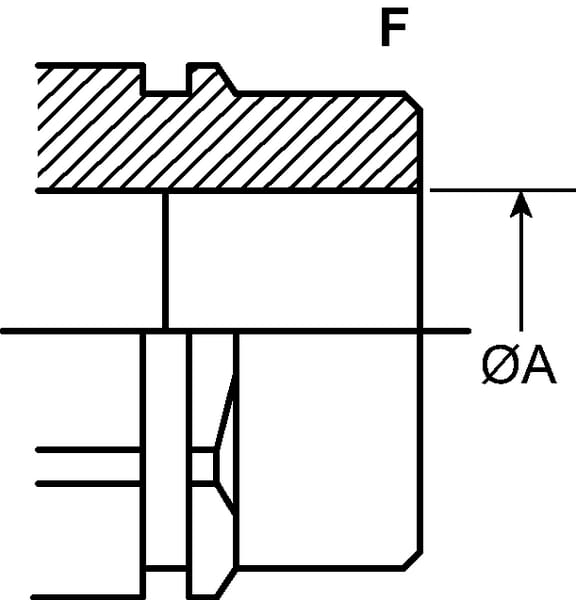

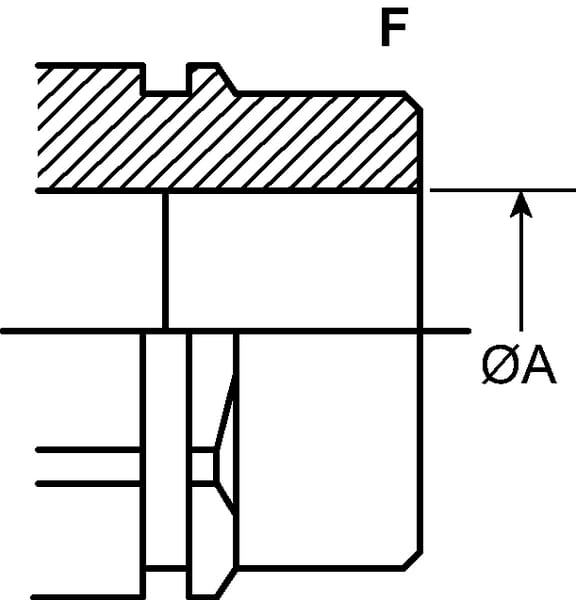

Forme : Droit Type de raccord n°1 : Raccord rapide Type de raccord n°1 - mâle/femelle : Mâle Diamètre de filetage du raccord n°1 : 3/4 Inch Filetages au pouce du raccord n°1 : 16 Type de filetage du raccord n°1 : UN Raccord n°1, taille hexagonale : 1,06 Inch Raccord n°1, taille hexagonale : 27 mm Code de taille : BG 3 Dimensions du corps : 3/4 Inch Dimensions du corps : 12,5 mm Type de raccord n°2 : Filetage Type de raccord n°2 - mâle/femelle : Femelle Diamètre du raccord n°2 : 1.50 Inch Diamètre du raccord n°2 : 38 mm Raccordable sous pression : Non Norme ISO : 7241-A Norme SAE : 514 Débit à 2 bars : 75 l/min Diamètre extérieur : 1,5 Inch Diamètre extérieur : 38 mm Longueur totale : 3,46 Inch Longueur totale : 87,9 mm Largeur totale : 38 mm Hauteur : 38 mm Matériau : Acier Pression de service : 250 bar Pression d’éclatement : 1000 bar Température de service maximale : 125 °C Température de service min. : -25 °C Type de verrouillage du raccord rapide : Billes radiales Type de raccordement rapide : Appuyer pour raccorder Type de déconnexion rapide : Appuyer pour détacher Matériau d'étanchéité : Caoutchouc nitrile [NBR] Série : CPV Type de soupape : Soupape à disque Poids : 288,6 gr Référence d’origine : CPV0814/12SAEF Domaine d'application : - Utilisation universelle - Engins agricoles - Liquides à base d'huiles minérales Caractéristiques : - Principe Push-Pull - Actionnement axial de la douille de verrouillage dans les deux directions (double effet) - Couplage/découplage rapide - Trempage par induction des points particulièrement sollicités Informations techniques : - Le couplage s'effectue en branchant la fiche (d'une seule main)
