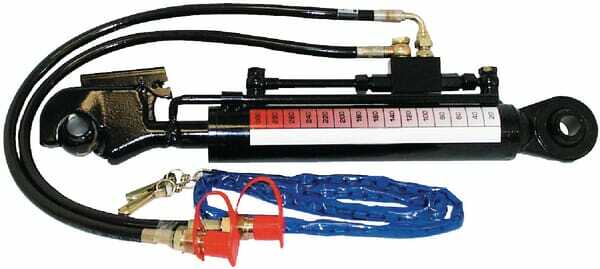

Toplink hydraulique TCVHN, 440 mm cat.1

Type de montage - raccordement de tige : Crochet Type de montage - raccord du vérin : Roulement Barre de poussée - tige de connexion : 1 Barre de poussée - cylindre : 1 Se compose de : - Bille - Câble de commande - Jeu de tuyaux avec embout, longueur : 900 mm - Raccords rapides - Bouchon anti-poussière Longueur min. : 440 mm Longueur max. : 590 mm Course : 150 mm Diamètre de la tige : 30 mm Diamètre d’alésage du cylindre : 50 mm Diamètre extérieur : 60 mm Diamètre de trou de montage - jonction des barres : 19,4 mm Diamètre du trou de montage - raccord du vérin : 19,4 mm Type du filetage de montage - raccord du vérin : BSP Diamètre du filetage de montage - raccord du vérin : 3/8 Inch Type du filetage de montage - raccordement de tige : BSP Diamètre du filetage de montage - raccordement de tige : 3/8 Inch Distance de raccords d’huile : 187,5 mm Matériau de la tige : Acier 20MnV6 Traitement de surface de la tige : Chromaté Matériau du vérin : Acier ST52 Température de service min. : -25 °C Température de service maximale : 85 °C Pression nominale : 200 bar Pression de service max. : 250 bar Capacité de poussée maximale à 200 bars : 3,9 t Capacité de traction maximale à 200 bars : 10,2 t Vitesse max. du piston : 0,1 m/s Couleur : Noir Code couleur RAL : 9005 Application : xx Montage (côté tige) : 19.4 Remarque : xx kW Particularités : - Avec tuyau et raccords filetés - Indication de longueur - Tête de guidage et piston monopièce. - Avec clapet anti-retour commandé Caractéristiques : - Charge radiale maximum : 10 % de la force axiale - Matière :- Tube: St52, H10- Tige: 20MnV6, chromée dur Ra 0,20- Tête de guidage: acier ou fonte Informations techniques : - Fluide : huile minérale, HLP ISO VG de 32 à 46 - Pureté de l'huile : ISO 4406 22/20/17 ou NAS 9 Avantages : - Prêt à l'emploi - Réglage très facile à lire - Maintien de la position
