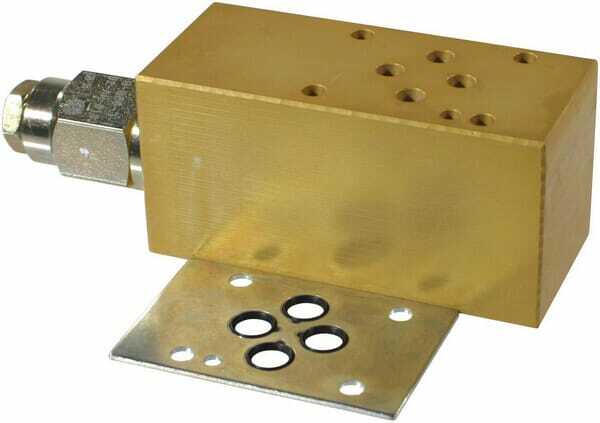

Valve d'équilibrage CB10HV1B1E100B00 NG06

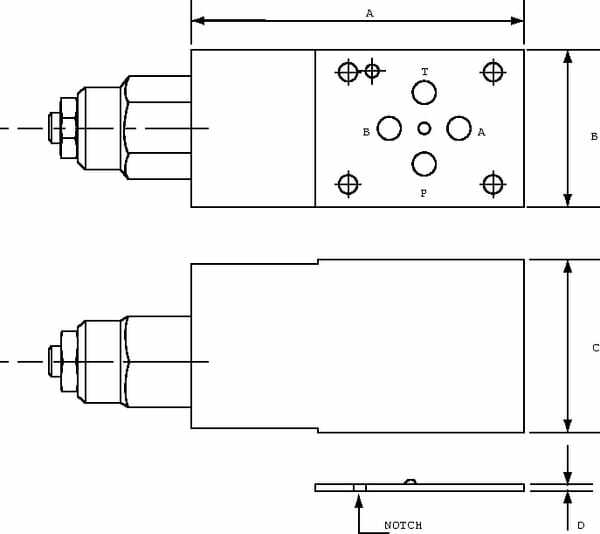

Code de taille : Cetop 03 Débit max. : 35 l/min Se compose de : - Cartouche - Boîtier - Porte-joint Gamme de pression : 20-70 bar Pression de service maximale : 210 bar Rapport pilote : 4.5:1.0 Type de réglage : Externe Matériau du boîtier : Aluminium Matériau d'étanchéité : Viton Cavité : MFN-G06-010 Longueur totale : 100 mm Largeur totale : 48,5 mm Hauteur totale : 45 mm Épaisseur : 1,5 mm Particularités : - Pour des mouvements souples sous contrôle - Positionnement précis des charges tractantes et poussantes Domaine d'application : - Contrôle du mouvement - Équilibrage - Soupape de plaque intermédiaire pour blocs distributeurs NG6 Caractéristiques : - Fonctions d'équilibrage et de contrepoids réglables dans la conduite A et B - Conception modulaire, réglage avec une clé six pans - Convient à : haute pression et débit volumique moyen - Débit libre de P à A/B - Activation de A ou B vers P (T) par la pression de commande de la conduite opposée Informations techniques : - La pression d'ouverture dépend du réglage de la pression, de la pression de charge et du rapport de pression motrice - À effet double - Conception à cartouches - La soupape de commande doit offrir une connexion ABT en position neutre - Réglage de la pression 30 % supérieur à la pression de charge maximale Avantages : - Protection des consommateurs contre la cavitation - Protection contre les pointes de pression dues aux forces externes
