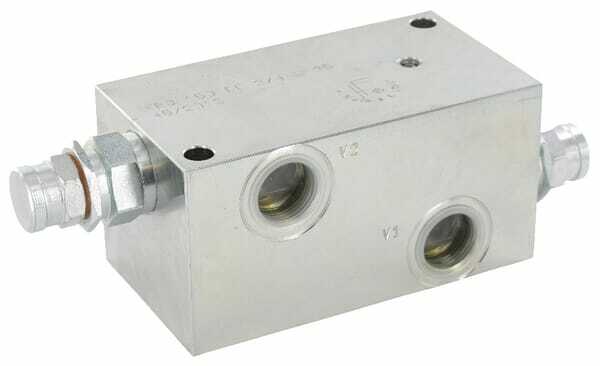

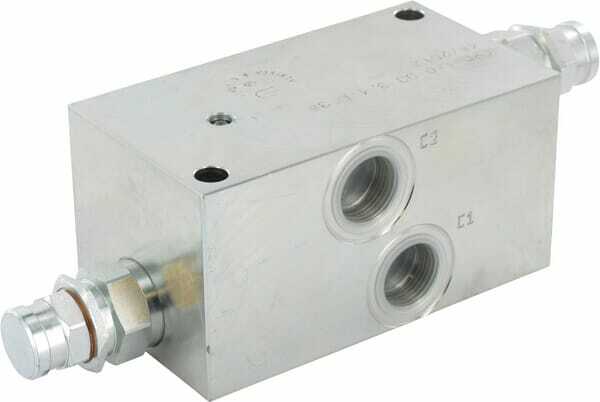

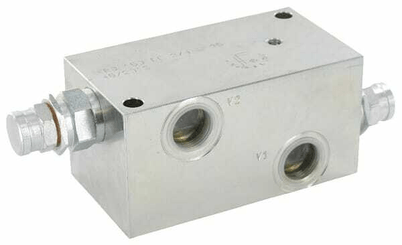

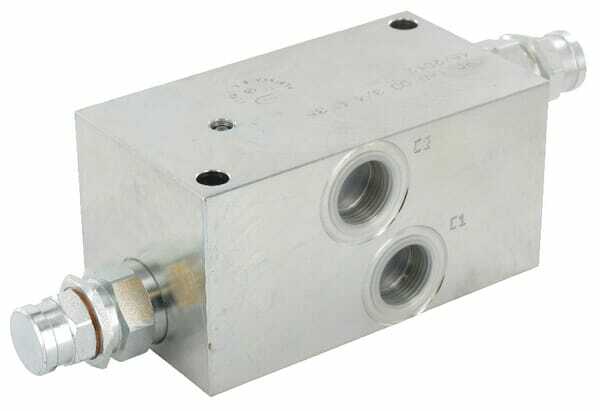

Valves d’équilibrage doubles 3/4"

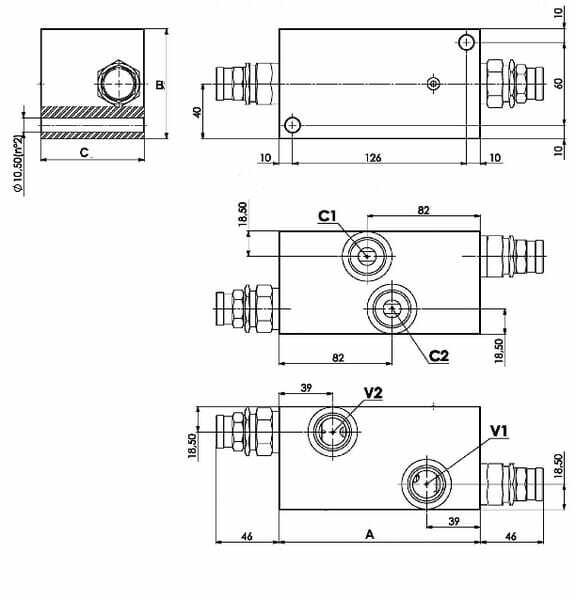

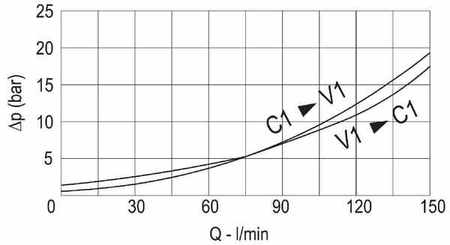

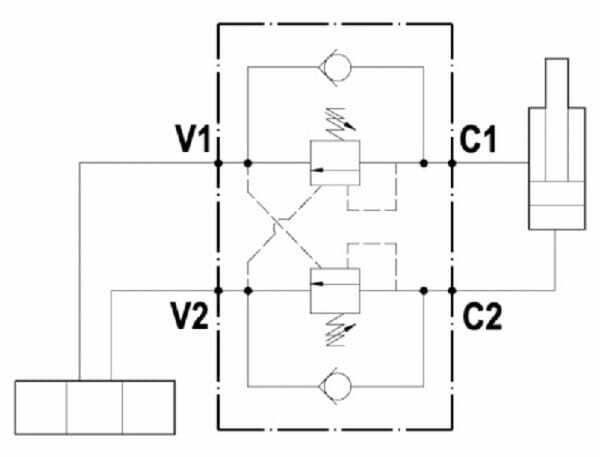

Les vannes d'égalisation ou les vannes de freinage permettent de contrôler le déplacement, l'arrêt et le maintien des charges. Ils empêchent le décalage des mouvements (charge négative) et protègent l'installation contre les forces extérieures (antichoc). Les vannes à décentrement permettent de déclencher et d'arrêter un mouvement de manière contrôlée, tout en maintenant la charge au repos. Lorsqu'ils sont montés directement sur le vérin ou le moteur, ils servent également de protection contre la rupture des tuyaux. Médium prévu : Huile hydraulique Type : Double Pression de service max. : 350 bar Matériau : Acier Traitement de surface : Zingué Débit nominal : 150 NI/min Rapport pilote : 1:4.0 Plage de pression réglable : 100-350 bar Réglage de la pression standard : 280 bar Nombre de raccords : 4 Diamètre de filetage du raccord : 3/4 Inch Température de service min. : -20 °C Température de service max. : 90 °C Longueur totale : 238 mm Largeur totale : 80 mm Hauteur totale : 75 mm Matériau d'étanchéité : Buna-N Longueur du corps : 146 mm Réglage : 6 pans Raccordement : 3/4'' Adaptable sur : très haute pression et débit volumique moyen Débit : Débit libre de V1 vers C1 et V2 vers C2, Fonction d'équilibrage de C1 vers V1 et C2 vers V2 Matériau : - Boîtier : Alliage d'aluminium (série FPOE) Acier (série FPO) - Insert de valve : acier trempé - Joints de soupape Buna-N Montage : Montage des conduites le plus proche possible des consommateurs Points forts : - Permet des mouvements souples et contrôlés et un positionnement précis des charges à tirer et à pousser - Protection contre la rupture du tuyau si elle est installée aussi près que possible de l'utilisateur - Contrôle final négatif Détails du produit : - Fonction de maintien de la charge réglable pour les lignes A ou B, le réglage de la pression doit être supérieur d'environ 30 % à la pression de charge maximale - Le fonctionnement dépend de la pression de retour, une pression de retour élevée peut nuire au fonctionnement de la vanne - Libre circulation de V à C - Pression maximale de 350 bars. - Débit maximal plage de 0 à 120 l/min Comprend : - Cartouche - Boîtier en acier
