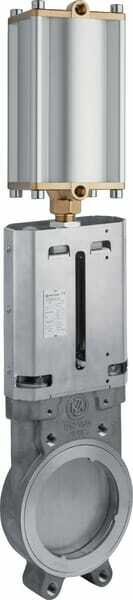

Vanne à lame 6" inox + Vérin pneumatique

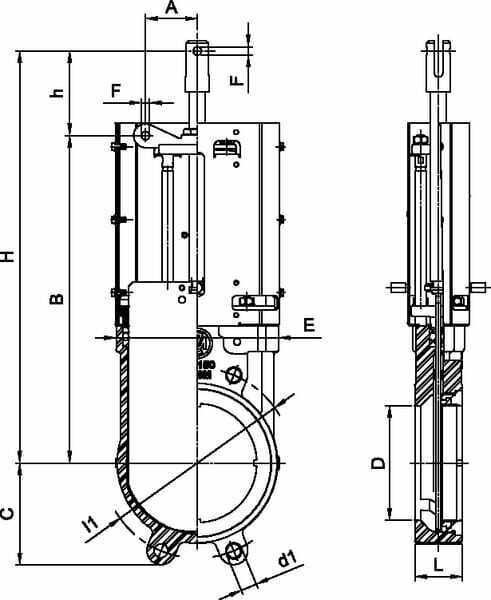

Diamètre nominal de l'orifice de passage : 150 mm Diamètre nominal de l'orifice de passage : 6 Inch Pression de service maximale : 10 bar Type de bride de raccord : DIN PN10 - UNI EN 1092-1 Température moyenne min. : -15 °C Température moyenne max. : 80 °C Poids : 22,9 kg Diamètre du cercle des orifices/boulons de montage des brides : 240 mm Diamètre des orifices/vis de montage de la bride : 20 mm Épaisseur de la bride : 60 mm Diamètre de l'orifice du raccord du cylindre : 10,5 mm Largeur totale : 205 mm Hauteur totale : 707 mm Distance du centre de l'orifice de passage à la partie basse : 128,4 mm Distance verticale du centre de l'orifice de passage à l'orifice du levier : 520 mm Distance du centre de l'orifice de passage à l'extrémité du levier : 413 mm Distance (horizontale) des orifices de montage du levier : 65,5 mm Distance (verticale) des orifices de montage du levier : 107 mm Informations techniques : - Connexion de vérin: 2 x 3/8''
