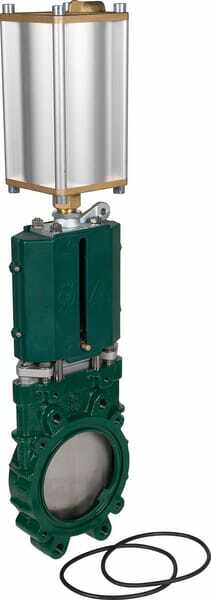

Vanne à lame 6" pneum. MZ

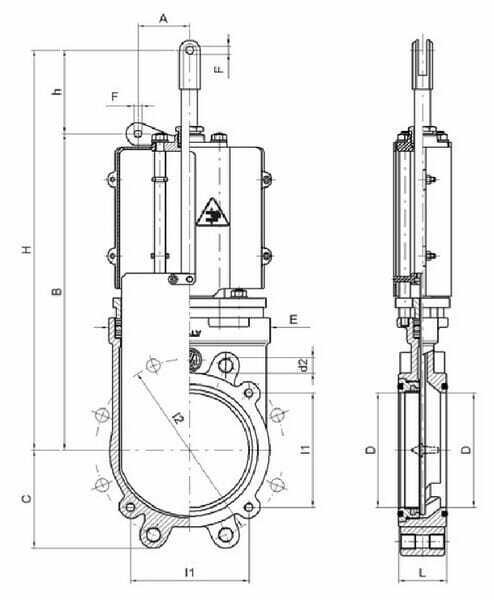

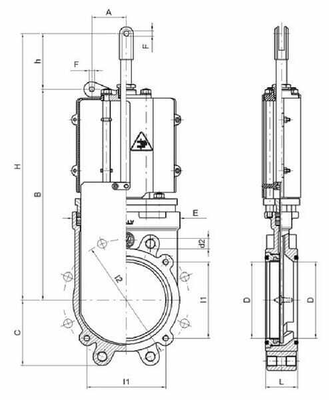

Type de raccord : Bride double Diamètre nominal de l’orifice de passage : 150 mm Diamètre nominal de l’orifice de passage : 6 Inch Matériau du boîtier : Fonte Matériau du portail : Acier inoxydable Type de déplacement/manœuvre : Pneumatique double effet Pression de service maximale : 10 bar Étanche : Oui Type de débit : Unidirectionnel Type de bride de raccord : DIN PN10 - UNI EN 1092-1 Poids : 20,3 kg Diamètre du cercle des orifices/boulons de montage des brides : 240 mm Distance des orifices/vis de montage de la bride : 150 mm Diamètre des orifices/vis de montage de la bride : 20 mm Épaisseur de la bride : 60 mm Diamètre de l’orifice du raccord du cylindre : 10,5 mm Largeur totale : 221 mm Hauteur totale : 842 mm Distance du centre de l’orifice de passage à la partie basse : 130,1 mm Distance verticale du centre de l’orifice de passage à l’orifice du levier : 523 mm Distance du centre de l’orifice de passage à l’extrémité du levier : 415 mm Distance (horizontale) des orifices de montage du levier : 63 mm Distance (verticale) des orifices de montage du levier : 108 mm Caractéristiques : - Le robinet évite les bouchages - Le couvercle supérieur en plastique protège contre les pièces mobiles - Sans sortie Informations techniques : - Connexion de vérin: 2 x 3/8''
