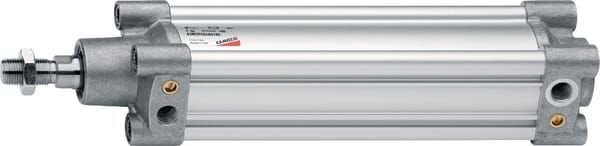

Vérin, 100-40, série 63

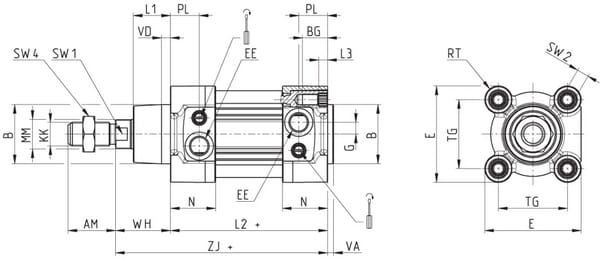

Type : Double effet Diamètre d'alésage : 100 mm Course : 40 mm Type d'amortissement : Pneumatique - deux côtés - réglable Matériau d'étanchéité : Caoutchouc nitrile [NBR] Largeur : 110 mm Diamètre de bride de culasse : 55 mm Largeur de bride de culasse : 39,5 mm Entraxe trous de montage côté boîtier : 89 mm Type de filetage trous de montage côté boîtier : Métrique Diamètre de filetage trous de montage côté boîtier : M10 Diamètre de filetage trous de montage avant du boîtier : M6 Longueur trous de montage avant du boîtier : 19,5 mm Diamètre extérieur : 25 mm Taille de clé écrou de vérin : 30.0 mm Taille de tourne-à-gauche : 22.0 mm Longueur du vérin sans tige ni tête : 178 mm Type du filetage de montage - raccordement de tige : Métrique Diamètre du filetage de montage - raccordement de tige : M20 Pas de filetage de - raccordement de la tige : 1.50 mm Longueur de filetage de montage - raccord de tige : 40 mm
